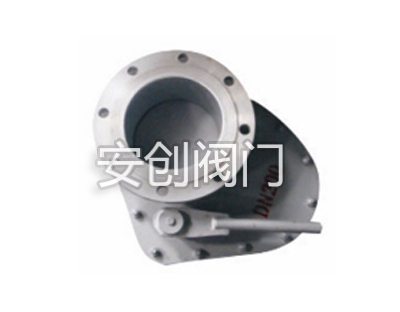

圓盤閥

發布日期：2015-10-29    點擊數：

型號：YPF

連接形式：法蘭

主體材料：碳鋼,不銹鋼

公稱通徑：100-2000

適用介質：物料,顆粒,粉塵

密封形式：硬密封

外形：中型

流動方向：單向

驅動方式：手動

可以根據實際場合定做

產品說明

圓盤閥參數

圓盤閥通過旋轉軸帶動閥板運動，使得閥門開關動作時的運動力為旋轉運動。氣動執行機構的活塞桿不與介質直接接觸，延長了執行機構的使用壽命。密封副采用硬質合金、陶瓷等耐磨材料，具有較好的機械性能和耐磨性能，解決了密封面因物料沖刷而易被沖蝕、壽命不高的問題，因而具有更長的使用壽命，能為用戶帶來理想的使用效果和經濟效益，有利于設備檢修和運行調節，從而使整體運行的穩定性，經濟性明顯提高。

圓盤閥性能優點

1、啟閉靈活，密封可靠

2、可替代雙閘板閥、鐘罩閥等，無檢修免維護

3、氣動執行機構公稱壓力為0.4-0.6Mpa

4、采用氣動傳動方式，非標可定制5、閥座：WCB+工程陶瓷；閥板：WCB+工程陶瓷

圓盤閥使用范圍

用于熱電廠干灰系統倉泵進出料閥，也可用于礦山、造紙、化工等各類有磨損的干粉塵、水、蒸汽等介質的管道上的作啟閉之用。

圓盤閥產品特點

1、 料口全流通無阻擋物，卡灰、積灰現象少。

2、 耐磨性好，使用壽命長。

3、 閥門安裝使用時有方向要求，介質流向應與閥門上的標志一致。

4、 結構緊湊、安裝方便。

圓盤閥主要技術參數

公稱壓力：1.0MPa 介質溫度：-20～350℃

強度試驗：1.5MPa 密封試驗：1.1MPa

6安裝、使用要點

1、安裝前應仔細閱讀說明書，并核對閥門型號，通徑及技術參數。

2、嚴禁裝上閥門后施焊法蘭。管道自先預留的閥門安裝距離應適當，法蘭兩邊加墊片。

3、兩管道與閥門通徑應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻對稱

圓盤閥常見故障及排除方法

故障 原因 排除方法

閥門不密封 有異物卡住 清除異物

密封副損壞 更換

法蘭接面處有泄漏 螺栓擰緊不均勻 均勻擰緊螺栓

法蘭工作面損壞 修整法蘭工作面

墊片損壞 更換墊片

閥門無法打開或關閉 傳動部件松動或失效 調整或更換已損零部件

氣壓不足、漏氣嚴重 檢查并修復供氣管路

氣動元件老化、失效 更換已損氣動元件

閥腔積灰 通過吹掃孔向閥門內吹起排灰

關鍵詞 ：圓盤閥 手動圓盤閥 不銹鋼圓盤閥 氣動圓盤閥
